功率级电机对拖性能研究实验平台

产品概述

       平台是基于TI TMS320F28335 DSP和MATLAB/Simulink的图形化编程，结合计算机仿真和嵌入式实时控制技术，能支撑硬件在回路（HIL）和快速控制原型（RCP）设计的功能。是可实现采用扭矩传感器测量电机的性能、两个电机互为负载的电机驱动和控制算法开源的实验平台。

       该平台能自动生成DSP代码，拥有上位机监控界面，能在线调节控制参数和保存采集的数据，底层代码开源，是以新能源、电力拖动和电动车辆工程应用为背景的一个开放式产品平台。不仅能用于构建机器人、各种电机、汽车电子、电力电子、机械装备等的电机驱动器快速控制原型开发系统，而且能用于电机性能测试、高级电机控制算法研究。

产品特点

MBD开发方法

采用MBD方法开发，支持硬件在回路（HIL）和快速控制原型（RCP）设计方法；

硬件外设丰富

基于TI TMS320F28335 DSP，硬件外设丰富，高性能处理模块

底层开源

采用MATLAB/Simulink基于模型的设计开发，提供DSP源代码

上位机功能强大

上位机软件强度大，可在线修改多个变量，实时显示多个变量并自动存储数据；

保护完善

驱动器控制接口开放，驱动器及控制接口板卡自供电，具有完善的防短路等保护功能；

电能转换流畅

并网逆变器（grid-tie inverter，简称GTI）可以将直流电转换给交流电，并且其输出的交流电可以和市电的频率及相位同步，因此输出的交流电可以回到市电；

应用广泛

应用领域广泛、操作便捷、性价比高。

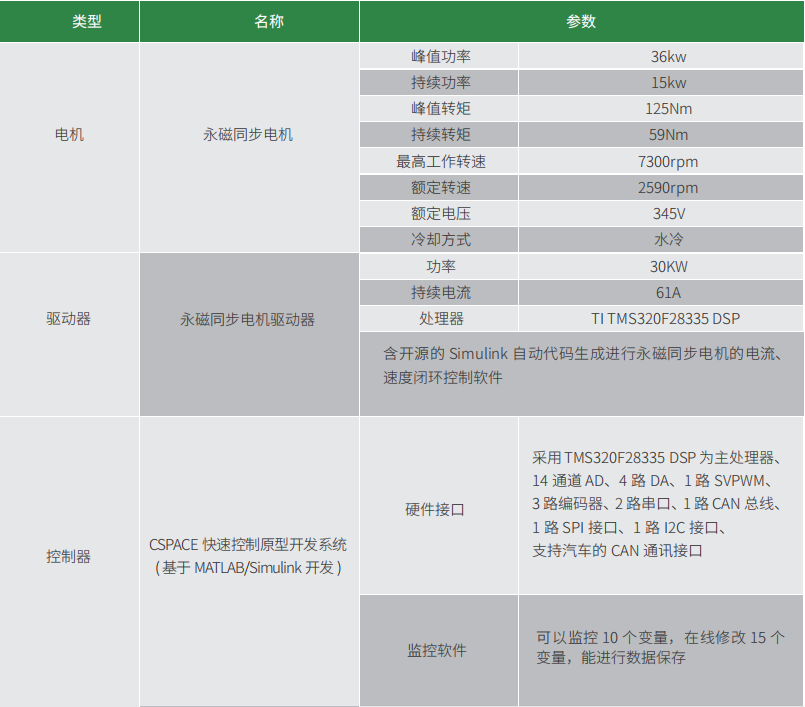

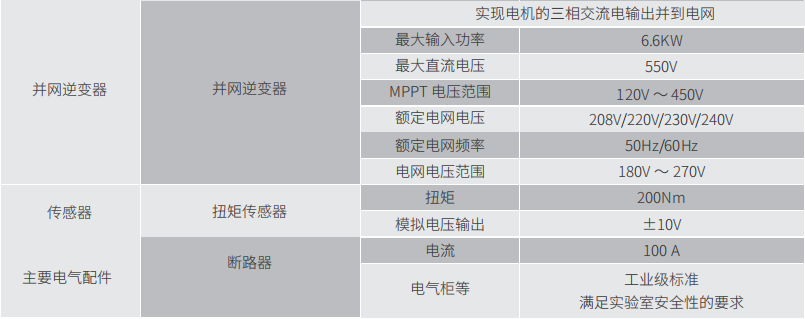

性能指标
